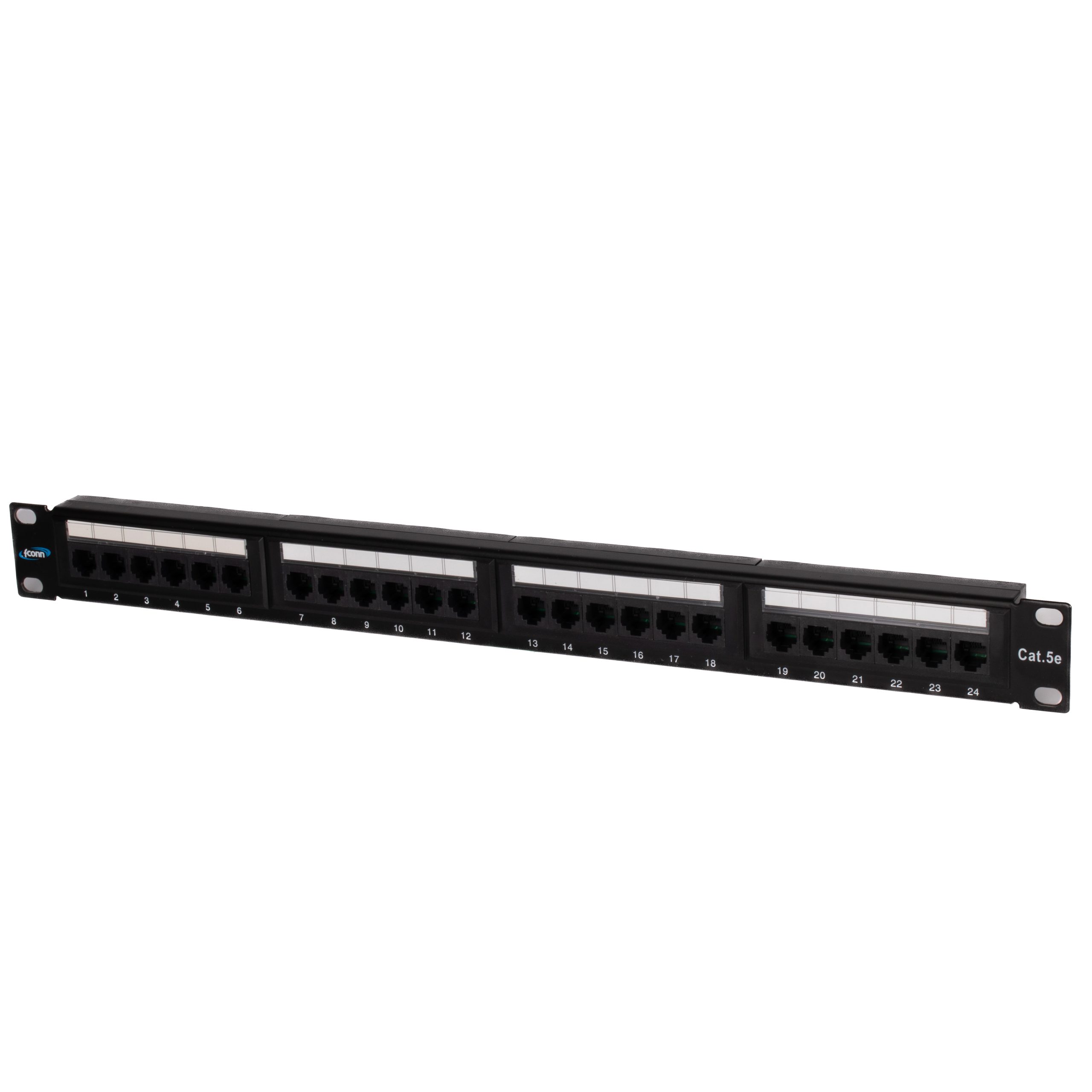

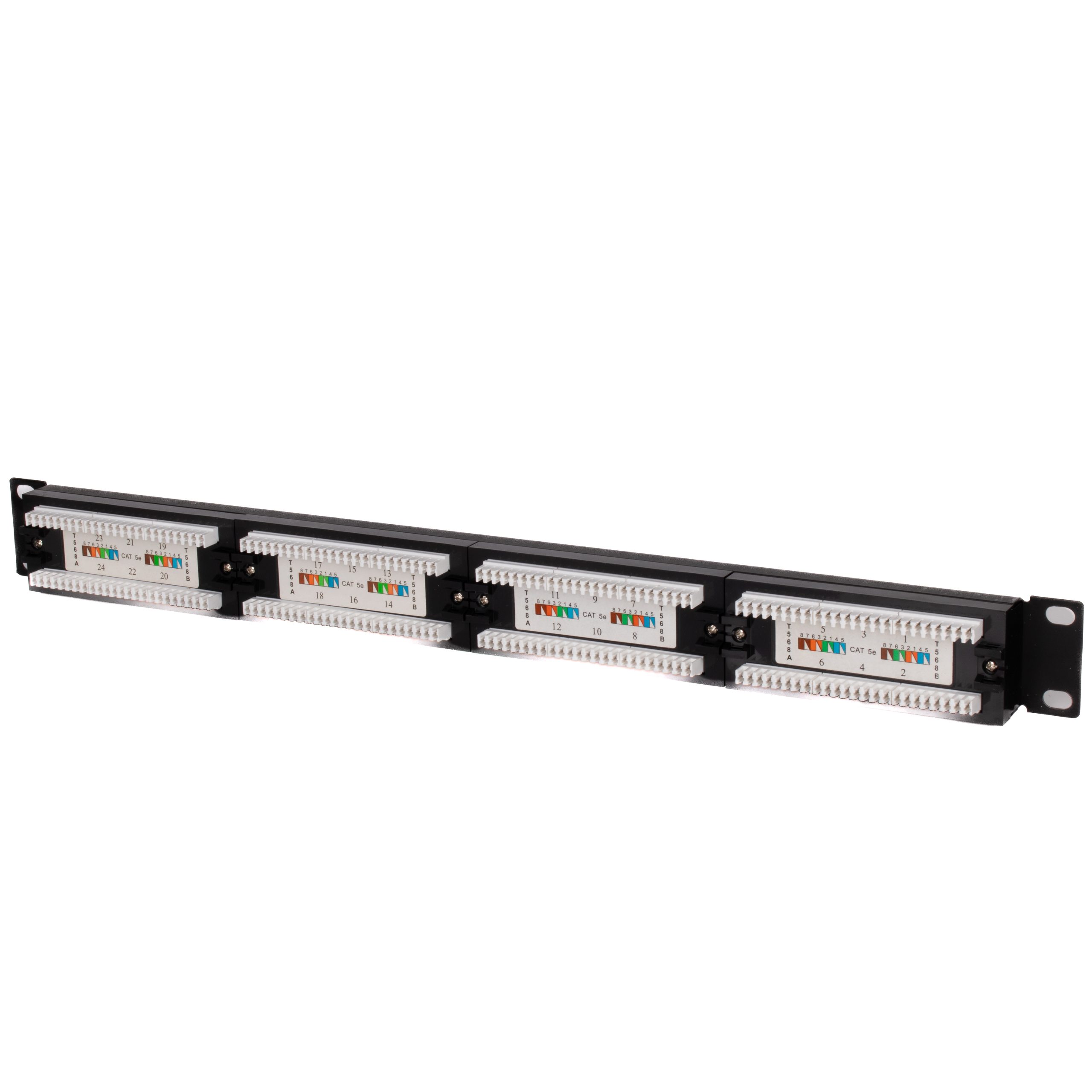

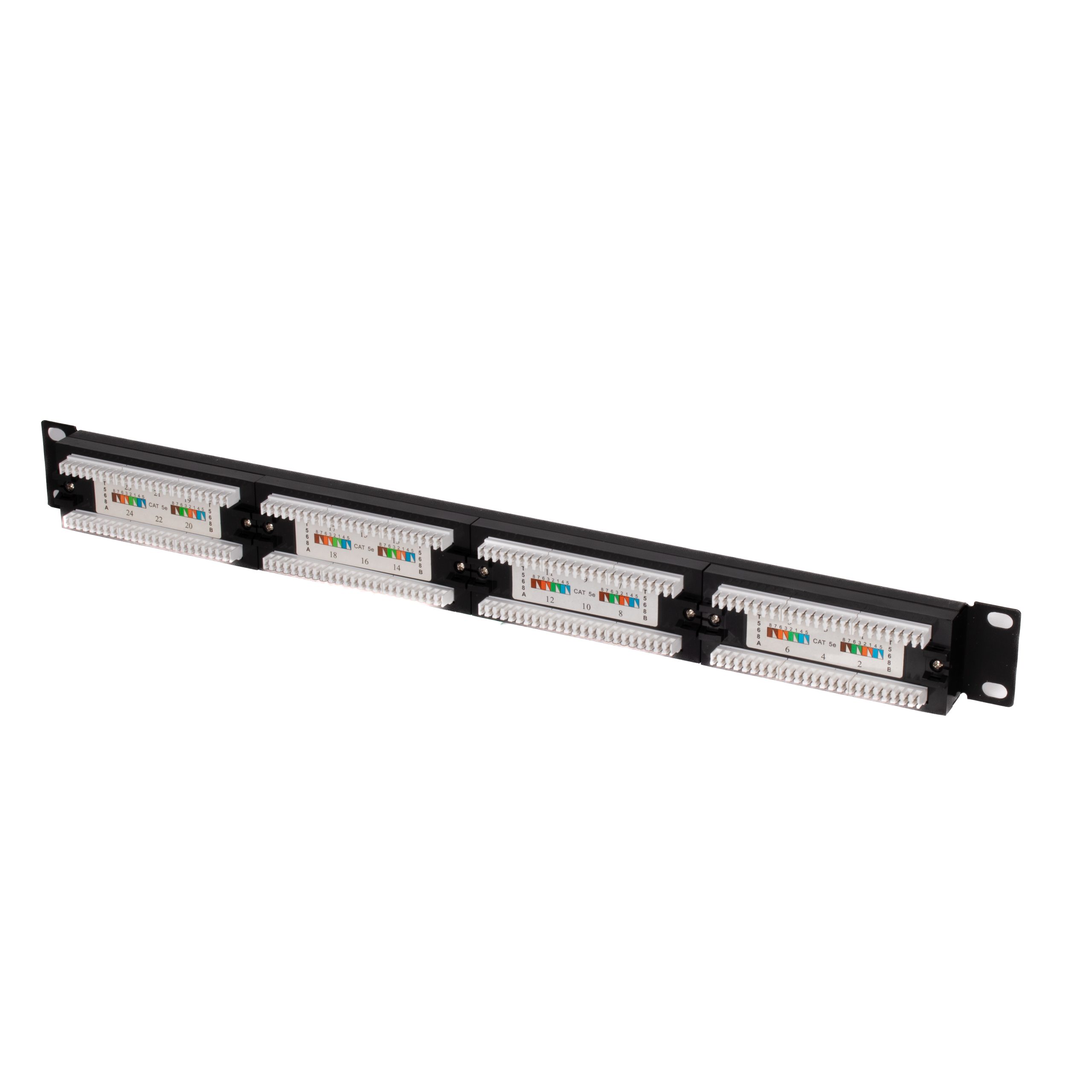

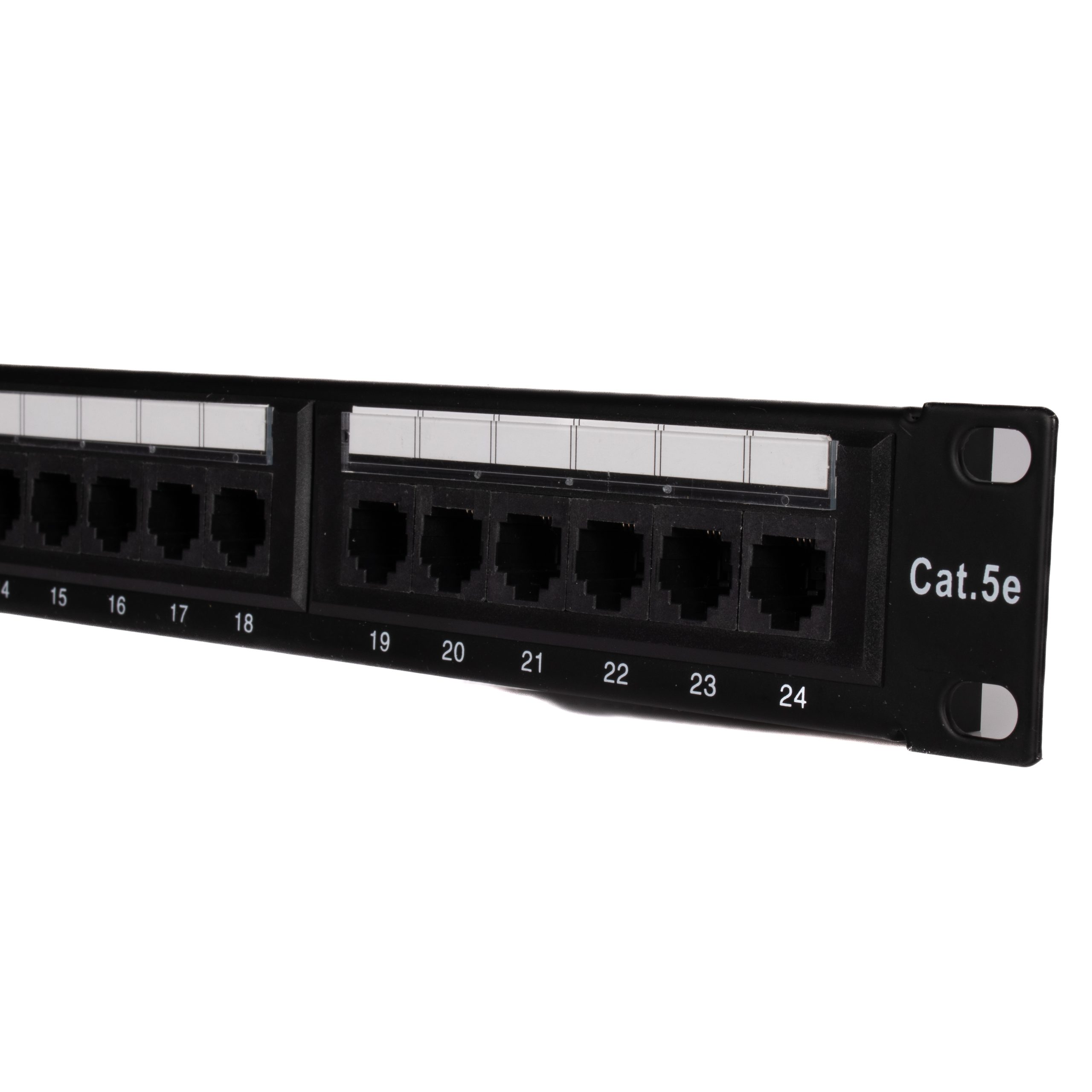

Patch Panel Categoria 5e Slim – 24 Portas

Patch Panels Categoria 5e são projetados para exceder as especificações de desempenho ANSI/TIA-568.2-D e suportar esquemas de fiação T568A e T568B.

Aplicação

Pode ser utilizado em redes de cabeamento estruturado e afins, para utilização de dados, voz, imagens, dentre outras aplicações.

Características físicas:

Atende aos requisitos TIA/EIA-568.2-D Cat5e

Tipo IDC: 110

Resistência de isolamento: mínimo de 500 MΩhm a 100 Vcc

Tensão dielétrica suportável: 1000 Vca rms a 60 Hz por um minuto

Classificação atual: 1,5 amperes

Resistência de contato: máximo de 20 MΩhm

Resistência de contato IDC: máximo de 2,5 MΩhm

Força total de contato: >100 GRAMAS por fio de contato

Retenção: 50 N(11 Ibf) por 60s ± 5s

Durabilidade: mínimo de 750 ciclos

Compatibilidade do condutor: 22 ~ 24AWG

Armazenamento na faixa de temperatura: -40°C ~ +70°C

Operação na faixa de temperatura: -10°C ~ +60°C

Operação com umidade relativa: Máximo sem condensação 93%

Tampa: SPCC, t = 1,5 mm

Base: PC 94V0

Carcaça: plástico retardador de chama de alto impacto, classificação UL 94V0

PCB: FR4, espessura de 1,6 mm

Liga de bronze fosforoso banhado com 50 micropolegadas de ouro sobre 70 ~ 100 micropolegadas de níquel

IDC: liga de bronze fosforoso revestida com 100 micropolegadas de estanhoBarra de suporte: SPCC, t=1,5mm, Deposição eletroforética
